一、方案概述
华为 eKitOptiX F1002-AC-H1 一体化全光网关为机房核心（单台集成 Mini OLT、无线 AC、路由器、防火墙、DHCP），下行 2 个 GPON 光口经二级分光（机房 1:2 + 楼层 1:32）将皮线光纤敷设至每一间客房；每间客房壁挂 1 台华为 F500D 光 AP（GPON 上行，自带双频 Wi-Fi、4 个千兆网口和 1 个 POTS 语音口）；机房侧通过 GE 口旁挂迅时 OM80 IP-PBX 承担全部语音业务（可选对接酒店 PMS），并增加 1 台 IPTV 流媒体服务器 承担电视直播与点播（F1002 原生支持 IPTV 组播集中部署）。语音、网络、电视（IPTV）、无线、客控五类业务经同一根光纤、按 VLAN 逻辑隔离统一承载。

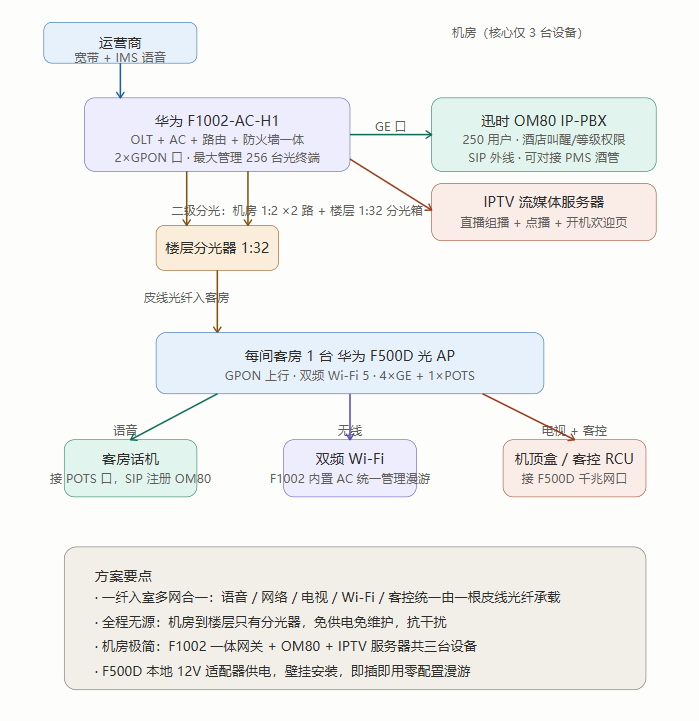

二、网络拓扑
三、业务规划
1. 语音（电话） • 每间客房的普通话机接 F500D 的 POTS 口，馈电、振铃、DTMF 均由 F500D 提供，无需额外电源。 • F500D 语音通道以 SIP 方式注册到 OM80（OM80 从 F1002 的 GE 口接入语音 VLAN 20），每间客房即为一部分机，房间号 = 分机号（如 8201 房 = 8201）。 • OM80 通过 SIP 中继 / IMS 接运营商外线；支持叫醒服务、免打扰、分机等级（普通房限内线市话、套房开长途）、话费计费。 • 可选：通过迅时 NPMS 中间件对接酒店 PMS——入住自动开通分机、退房自动闭锁并计费话单。
2. 网络（有线宽带） • F500D 提供 4 个千兆网口：1 口接 IPTV 机顶盒、1 口接客控 RCU、其余可接办公有线终端等，按端口划分 VLAN。 • 出口由 F1002 统一 NAT，支持多 WAN（最多 5 路）负载/备份，可接多条运营商宽带。
3. 电视（IPTV 流媒体） • 机房新增 1 台 IPTV 流媒体服务器，接 F1002 千兆口（IPTV VLAN 40），负责直播频道（卫星/运营商信号转入）、点播片库和酒店自办频道（开机欢迎页、酒店介绍、周边导览）。
• 直播走组播、点播走单播：F1002 原生支持 IPTV 组播集中部署（IGMP Snooping/查询器），一路组播流无论多少客房同时观看都只占一份带宽——100 间房同时看 50 套高清频道也毫无压力。 • 每间客房的 IPTV 机顶盒接 F500D 千兆网口，即可获得直播 + 点播 + 酒店信息页；机顶盒走 HDMI 接客房电视。 • 可选进阶：机顶盒支持与 PMS 联动（按房号显示客人姓名欢迎页）、投屏、装酒店点餐/呼叫前台 App，实现”电视即服务终端”。
4. 无线（Wi-Fi 漫游） • F500D 自带 双频 Wi-Fi 5（2.4G + 5G，2×2 MIMO），即每间客房一个”室分级”AP，信号好、无死角。 • 所有 F500D 由 F1002 内置 AC 统一管理：自动下发 Wi-Fi 配置、自动选信道，支持 802.11k/v 无缝漫游（切换时延约 50ms），住客在走廊、电梯厅走动不掉线。 • 支持多 SSID + Portal 认证：客人网、办公网、客控网逻辑隔离。
5. 客控（客房智能控制） • 客房 RCU（灯光、空调、窗帘、取电开关等）通过网线接入 F500D 千兆网口，走独立客控 VLAN。 • 客控服务器放机房，经 F1002 与客房 RCU 通信；光纤大带宽低时延，空调面板、门磁、场景面板响应及时。 • F500D 上行的 USB 2.0 口还可作为客房小共享（U盘媒体/充电）扩展。

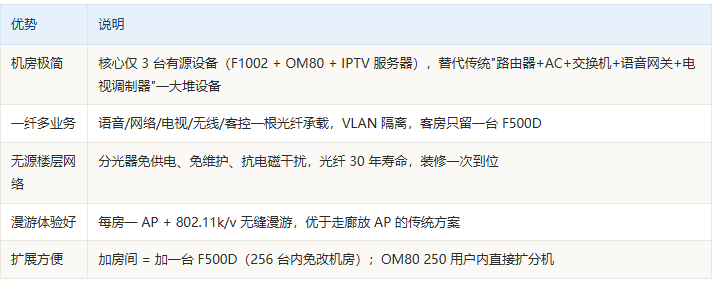

四、方案优势
